• Надёжное и безопасное крепление ноутбука в автомобиле.

• Быстрое извлечение ноутбука из кронштейна в оставленном на стоянке автомобиле.

• Простой и быстрый монтаж и демонтаж кронштейна.

3.1. Все трубчатые опоры крепления изготовлены из высококачественного и легкого алюминиевого сплава. Защищённые патентом зубчатые зажимные сочленения допускают нагрузку до 11 кгс. Кроме того, стабилизаторы экрана обеспечивают устойчивое положение экрана раскрытого ноутбука, предотвращая повреждение шарнирного сочленение между экраном и корпусом ноутбука.

3.2. Технические параметры:

• Размер корпуса ноутбука: 270 x 190 мм (10.6" x 7.5").

• Размер трубчатых телескопических опор: 30 мм (наружный диаметр).

• Рекомендованная нагрузка: 12 кгс (стационарное положение) / 5 кгс (в движении).

• Рекомендованные габаритные размеры ноутбука: полный спектр размеров от 9.7" до 17" (ширина 188-292 мм, длина 215-392 мм, высота 6-27 мм).

• Рекомендованные габаритные размеры небольших устройств (планшетные ПК, нетбуки, навигаторы), устанавливаемых с помощью опционального приспособления модели 103: от 6" до 10".

• Предполагаемая область применения: автомобили в тяжёлых эксплуатационных условиях.

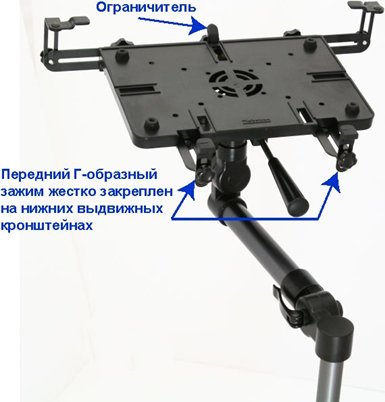

3.3. Отличительные особенности модели МСМ-526:

• Передний Г-образный зажим [8] (см. рис. в п.5) жёстко крепится на нижнем выдвижном кронштейне [7], без поворотной стрелы. Это позволяет повысить общую механическую прочность конструкции.

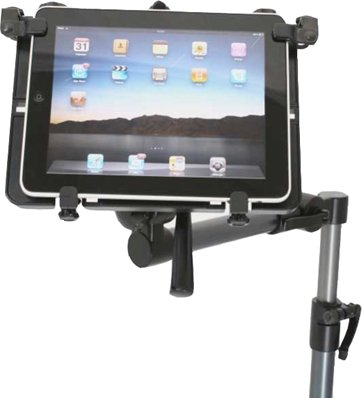

• За счёт пазов нижние выдвижные кронштейны глубже заходят в удерживающую платформу, что позволяет проводить крепёж современных планшетных ПК (включая iPad компании Apple или Galaxy компании Samsung).

• Добавлен ограничитель на задней стороне удерживающей платформы.

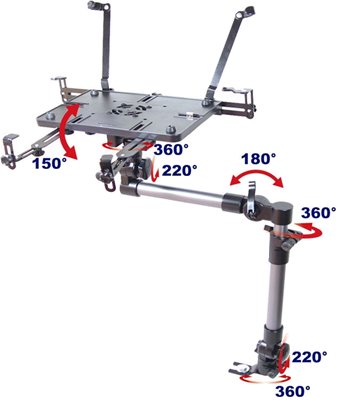

3.4. Допустимые углы поворота в сочленениях:

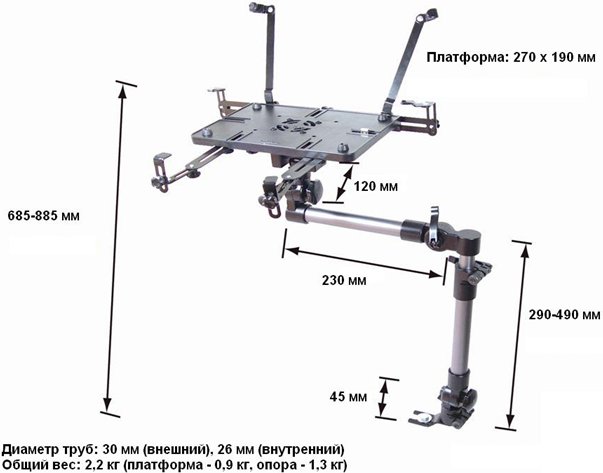

3.5. Габаритные размеры кронштейна:

Комплект поставки крепления (кронштейна) модели МСМ-526:

• Комплект удерживающей платформы с приспособлениями

• Комплект алюминиевых телескопических труб с зажимными креплениями

• Комплект опорных кронштейнов

Вспомогательное оборудование и принадлежности:

5.4. Чтобы надёжно закрепить ноутбук на платформе [1], выполните следующее:

5.4.1. Выкрутите два винта с круглыми головками и ограничителями, находящиеся в задней части платформы [1] слева и справа. Установите стабилизаторы экрана [6] на задние удлинители [3], затем вкрутите два винта с круглыми головками, но пока не затягивайте.

5.4.2. Вытяните наружу оба задних удлинителя [3] и поверните вперед задние поворотные зажимы [4]. Ослабьте четыре винта с круглыми головками на нижних выдвижных кронштейнах [7] и выдвиньте наружу передние опоры. Раскройте ноутбук и поставьте его в центре удерживающей платформы [1], прислонив верхнюю часть ноутбука (экран) к стабилизаторам экрана [6]. Поверните задние зажимы [4] в сторону ноутбука, приподнимите вверх задние Г-образные кронштейны [5] и вдвиньте их внутрь до совмещения с боковой поверхностью ноутбука. Нажмите на поворотные зажимы [4] для фиксации ноутбука, затем затяните все винты с круглыми головками на задних кронштейнах [5]. Отрегулируйте положение захватов стабилизаторов экрана [6] для надёжного зацепления за боковые стороны экрана ноутбука, затем затяните два винта с круглыми головками на задней стороне стабилизаторов экрана [6].

5.4.3. Настройте длину и угол передних опор для наилучшего захвата передней части ноутбука, затем нажмите на передние Г-образные зажимы [8] и затяните на них фиксирующие винты с круглыми головками.

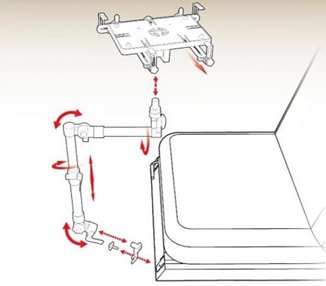

5.5. После установки и закрепления ноутбука на удерживающую платформу [1], вставьте монтажный выступ этой платформы в отверстие собранной ранее конструкции (см. пункт 5.3). Окончательно отрегулируйте положение всех сочленений, затем вставьте фиксирующую ручку [9] в отверстие нижней части платформы [1] и вкрутите ее в соответствующее резьбовое отверстие, чтобы зафиксировать ноутбук на кронштейне (креплении).

5.6. Для снятия ноутбука или разборки кронштейна (при необходимости) выполните указанные выше операции в обратной последовательности.
